Fröccsöntő gépek: típusok, alkatrészek, folyamat és kiválasztási útmutató

Fröccsöntő gépek : Kiválasztás, feldolgozás, szerszámozás és hibaelhárítás

A fröccsöntés a modern gyártás igáslova, amely a palackkupakoktól és fogyasztói termékektől az orvosi eszközök házáig mindent gyárt. Ha értékeled fröccsöntő gép termékek vagy egy új gyártósor meghatározása, a gép, a szerszámok, az anyagok és a folyamatváltozók megértése segíthet elkerülni a költséges hibákat és gyorsabban elérni az egységes alkatrészeket.

Mi az a fröccsöntő gép?

An fröccsöntő gép egy olyan gyártási rendszer, amely megolvasztja a műanyagot, befecskendezi egy formaüregbe, nyomás alá csomagolja, lehűti és kidobja a kész alkatrészt. A jobb fröccsöntő berendezések javíthatja az alkatrészek minőségét, csökkentheti a selejt mennyiségét és növelheti a gyártási hatékonyságot, különösen nagy volumenű alkalmazásoknál.

Egy tipikus fröccsöntő gyártó cella a következőket tartalmazza:

• Mertmagép: Szorítóegység és befecskendező egység
• Penész: Az alkatrészt alkotó gyártási szerszámok
• Anyagkezelés: Szárító, rakodógép, turmixgép és kapcsolódó berendezések
• Hűtés: Hűtő, termolátor és formahőmérséklet-szabályozó berendezések
• Automatizálás: Robot, szállítószalag, látásellenőrző és részkezelő rendszerek

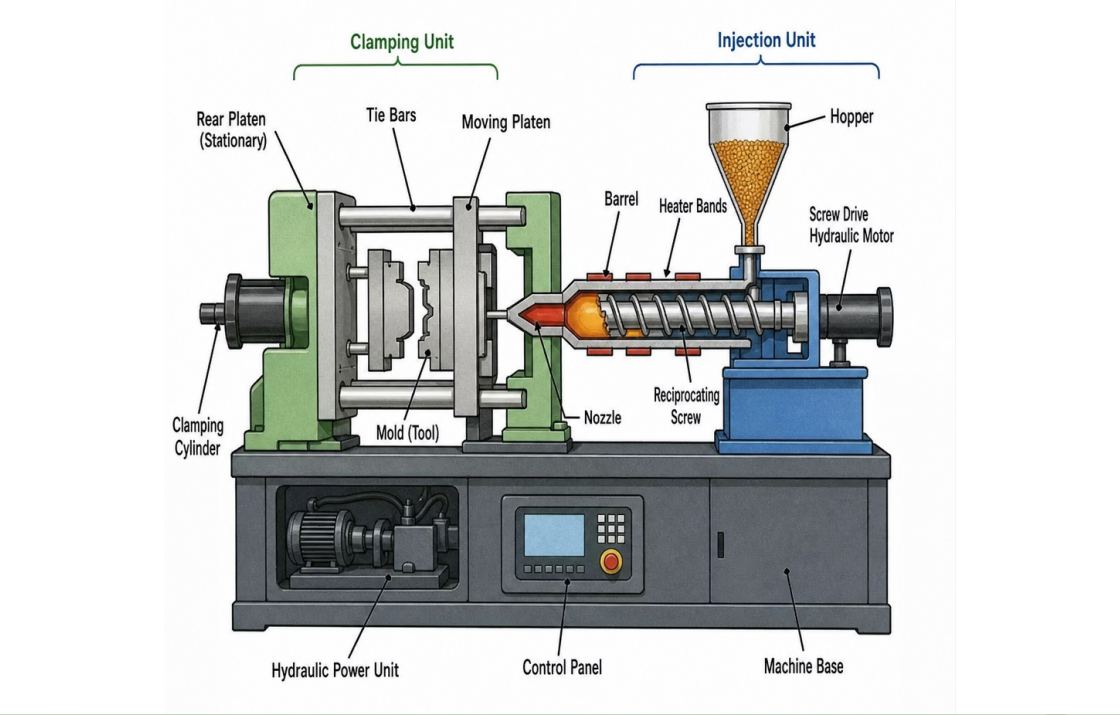

Fröccsöntő gép alkatrészei és funkciói

Megértés fröccsöntő gép parts and functions fontos a hibaelhárítás, a karbantartás, a berendezések kiválasztása és a folyamatok optimalizálása szempontjából.

Garat és adagoló torok

A garat gyantát tárol és táplál be a gépbe. Az adagoló torok átviszi az anyagot a hordóba, és megfelelően kezelni kell, hogy megakadályozzuk az áthidaló vagy inkonzisztens adagolást. A higroszkópos anyagok jellemzően a anyagszárító feldolgozás előtt.

Hordó és fűtőszalagok

A hordó tartalmazza a csavart, és biztosítja azt a környezetet, amelyben a polimer megolvad. Fűtőszalagok fenntartani a kívánt hőmérsékleti profilt az egész hordóban.

Csavar és ellenőrző gyűrű

A csavar lágyítja, összekeveri és adagolja a polimert. A ellenőrző gyűrű segít megakadályozni, hogy az olvadt anyag visszafelé áramoljon az injektálás során, így támogatja az egyenletes lövésméretet és az ismételhetőséget.

Fúvóka

A fúvóka átviszi az olvadt műanyagot a hordóból a forma kivezető perselyébe. A fúvóka kialakításának és hőmérsékletének meg kell egyeznie az anyaggal, a formával és az alkalmazással.

Befecskendező egység meghajtó

A injection unit may use hidraulikus, szervohidraulikus vagy elektromos hajtástechnika a csavar forgásának és befecskendezési mozgásának szabályozására.

Szorító egység

A szorító egység , beleértve a nyomólapokat és a rögzítő rudakat is, kinyitja és lezárja a formát, és elegendő szorítóerőt biztosít ahhoz, hogy ellenálljon az üreges nyomásnak az injektálás és a csomagolás során.

Kidobó rendszer

A kidobó rendszer eltávolítja az öntött részt a magról. A megfelelő kidobó időzítés és erő alapvető fontosságú a ragadás, deformáció, feszültségkifehéredés vagy alkatrészkárosodás elkerülése érdekében.

Vezérlők és érzékelők

Modern gépeket használnak vezérlők és érzékelők a befecskendezési nyomás, sebesség, hőmérséklet, csavarhelyzet, ciklusidő, riasztások és folyamatreceptek figyelésére és szabályozására.

A fröccsöntő gépek típusai

Ha összehasonlítjuk fröccsöntő gépek típusai , vegye figyelembe a szükséges pontosságot, sebességet, energiafogyasztást, anyagot, alkatrészgeometriát, gyártási mennyiséget és működési környezetet.

Elektromos vs. hidraulikus fröccsöntő gépek

Elektromos fröccsöntő gépek gyakran választják, ha a nagy pontosság, ismételhetőség, tisztaság és energiahatékonyság fontos.

Az elektromos gépek előnyei a következők:

• Nagy pozicionálási pontosság
• Kiváló lövésről lövésre ismételhetőség
• Alacsonyabb energiafogyasztás sok alkalmazásban
• Alacsony működési zaj
• Alkalmas tiszta és ellenőrzött termelési környezetekhez

A lehetséges korlátozások a következők:

• Magasabb kezdeti felszerelési költség
• Alkalmazási korlátozások bizonyos nagyon nagy tonnányi vagy extrém terhelési követelmények esetén

Hidraulikus fröccsöntő gépek széles körben használják nagy alkatrészekhez és igényes ipari alkalmazásokhoz.

Az előnyök közé tartozik:

• A rendelkezésre álló szorítóerők széles választéka
• Erős teljesítmény nagy igénybevételű alkalmazásokhoz
• Rugalmas folyamatképesség
• Kifejlesztett technológia széles körű szerviz tapasztalattal

A lehetséges megfontolások a következők:

• Magasabb energiafogyasztás sok modern elektromos rendszerhez képest
• Hidraulika olaj karbantartás
• Nagyobb figyelem a tisztaságra és a szivárgás ellenőrzésére

Hibrid és szervo fröccsöntő gépek

Sok modern gépet használnak hibrid vagy szervo-hidraulikus rendszerek . A szervohajtású fröccsöntés előnyei a következők lehetnek:

• Csökkentett energiafogyasztás a hagyományos hidraulikus rendszerekhez képest
• Gyorsabb és pontosabb mozgásvezérlés
• Alacsonyabb hőtermelés
• Fokozott folyamatstabilitás
• Az igényes fröccsöntési alkalmazások jobb irányíthatósága

Speciális fröccsöntő gépek

Attól függően, hogy a műanyag fröccsöntés alkalmazása , speciális felszerelésre lehet szükség, beleértve:

• Nagy sebességű csomagológépek
• Többkomponensű és 2K formázógépek
• Betétformázó gépek
• LSR fröccsöntő gépek
• Mikroformázó gépek

Műanyag fröccsöntő gép specifikációi

A terms műanyag fröccsöntő gép és műanyag befecskendező gép gyakran felcserélhetően használják. A berendezések összehasonlításakor azonban a beszerzési specifikációnak pontosnak kell lennie.

A fontos paraméterek a következők:

• Szorító erő: kN vagy tonna
• Lövés mérete: gramm vagy uncia
• Csavar átmérője: mm
• Csavar L/D arány
• Befecskendezési nyomás
• Befecskendezési sebesség
• Plasztifikációs és visszanyerési arány
• A lemez méretei
• Rúdtávolság
• Minimális és maximális formavastagság
• Maximális nappali fény
• Kidobó löket és erő

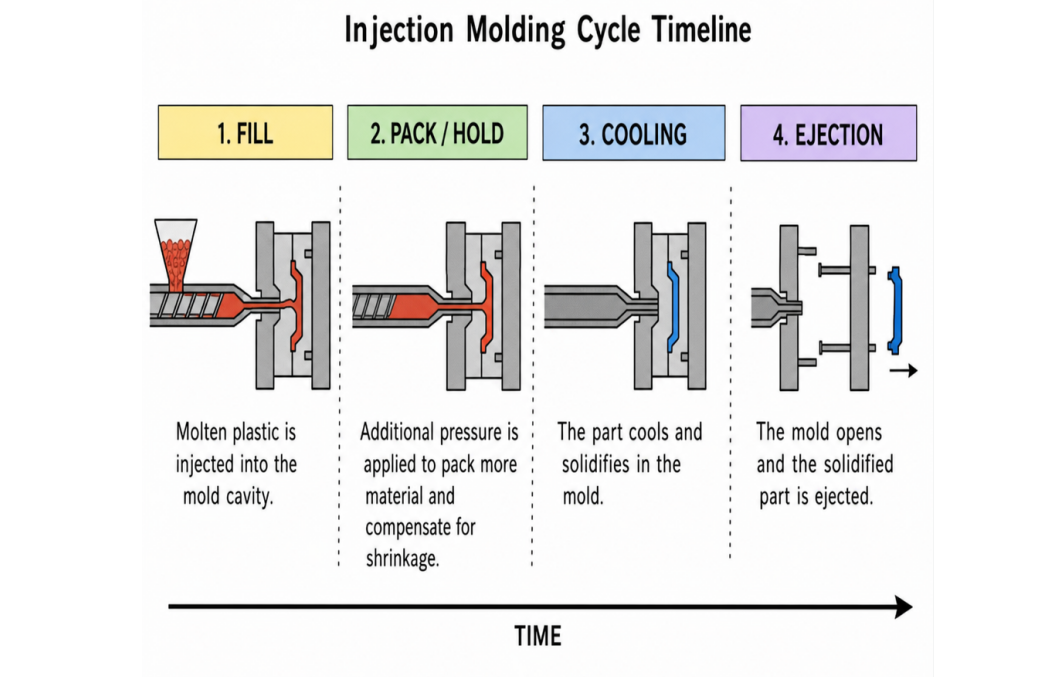

Fröccsöntési folyamat lépésről lépésre

Megértés the fröccsöntési folyamat lépésről lépésre megkönnyíti a minőséget és a ciklusidőt befolyásoló változók azonosítását.

1. Anyag előkészítés

Szükség esetén szárítsa meg a gyantát, és tartsa fenn a gyártó által megadott nedvességszintet. A nem megfelelő anyag-előkészítés törést, törékenységet, méretbeli instabilitást és egyéb hibákat okozhat.

2. Plasztifikálás

A screw rotates and melts the polymer. Hátnyomás állítható a keveredés és az olvadék állagának javítása érdekében.

3. Formazárás és bilincs felépítése

A mold closes and the clamp builds sufficient force before injection begins.

4. Töltelék

Az olvadt polimert az üregbe fecskendezik. Befecskendezési sebesség, nyomás, olvadékhőmérséklet, formahőmérséklet és áramlási viselkedés mindegyik befolyásolja a töltési teljesítményt.

5. Csomagolás és tartás

A csomagoló és tartási nyomás kompenzálja az anyag zsugorodását, miközben a kapu nyitva marad. A cél a szükséges alkatrészsúly és méretek elérése túlzott igénybevétel nélkül.

6. Hűtés

A hűtés gyakran az egyik legnagyobb mértékben hozzájárul a teljes ciklusidőhöz. Falvastagság, forma hőmérséklet, hűtőcsatorna kialakítás és hűtőfolyadék áramlás erősen befolyásolja a hűtési teljesítményt.

7. Formanyílás

A mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Kidobás és alkatrészkezelés

Kidobócsapok, levegő, robotok vagy egyéb rendszerek távolítják el az öntött részt. Az automatizált kezelés javíthatja a konzisztenciát és csökkentheti a penész nyitvatartási idejét.

9. Ciklusismétlés

A machine returns to the beginning of the cycle. The objective is a stabil és megismételhető folyamatablak , nem pedig egyszerűen a lehető legrövidebb ciklus elérése.

Példák fröccsöntött műanyag alkatrészekre

A különböző alkatrészgeometriák eltérő követelményeket támasztanak a géppel és a formával szemben.

Vékonyfalú konténerek

Vékony falú csomagolás szükséges nagy befecskendezési sebesség, stabil olvadékhőmérséklet, hatékony légtelenítés és gyors ciklusidők .

Fogaskerék házak

A fogaskerékházak erős méretszabályozást, következetes tömítést és kiegyensúlyozott hűtést igényelnek a vetemedés minimalizálása érdekében.

Csatlakozók

Csatlakozók often require szűk mérettűrések, egyenletes lövésméret, hatékony szellőzés és megbízható formaigazítás .

Orvosi alkatrészek

Orvosi összetevőkre lehet szükség folyamatérvényesítés, anyagok nyomon követhetősége, ellenőrzött gyártási környezetek és részletes folyamatadatok .

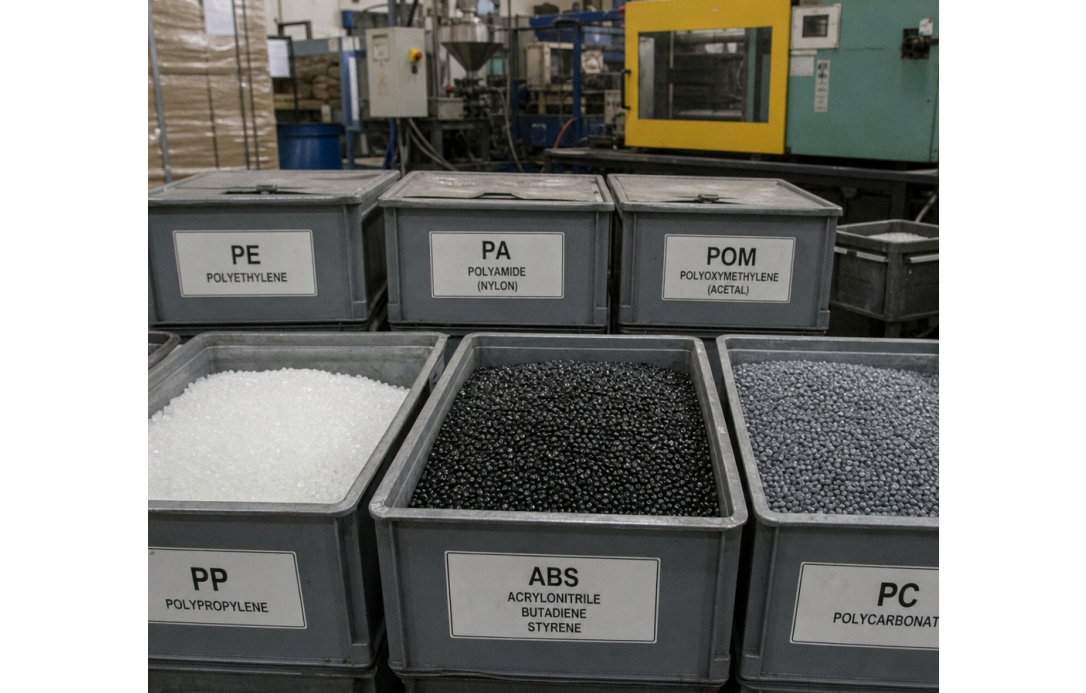

A legjobb anyagok fröccsöntéshez

Kiválasztva a legjobb anyagok fröccsöntéshez függ a mechanikai szilárdságtól, a vegyszerállóságtól, a hőmérsékleti követelményektől, a megjelenéstől, a méretstabilitástól, a költségektől és a szabályozási követelményektől.

PP és PE

Polipropilén (PP) és polietilén (PE) gazdaságos anyagok, jó vegyszerállósággal. A PP-t széles körben használják élő zsanérokat igénylő alkalmazásokhoz is.

ABS

ABS a szívósság, a megjelenés és a feldolgozhatóság hasznos kombinációját kínálja, így gyakori a fogyasztói házakban és az ipari alkatrészekben.

PC

Polikarbonát (PC) nagy ütésállóságot és kiváló tisztaságot biztosít, bár általában szigorúbb feldolgozási körülményeket igényel, mint az árugyanták.

PA / Nylon

Poliamid (PA vagy nejlon) szilárdságot és kopásállóságot biztosít. Különösen fontos a nedvességszabályozás és a megfelelő szárítás.

POM / acetál

POM (acetál) alacsony súrlódást, jó méretstabilitást és kopásállóságot kínál, így alkalmas hajtóművekhez és precíziós mechanikai alkatrészekhez.

PEEK és PEI

PEEK és PEI nagy teljesítményű mérnöki polimerek, amelyeket igényes hőmérsékleti, vegyi és mechanikai környezetben használnak. Megfelelően megtervezett szerszámokat és magas hőmérsékletű feldolgozási képességeket igényelnek.

Tipp: Az anyagválasztást mindig együtt kell értékelni a kapu kialakításával, a légtelenítéssel, hűtéssel, a forma hőmérsékletével, valamint a gép nyomás- és hőmérsékleti képességeivel együtt.

Többüregű formatervezési útmutató

A többüregű formatervezési útmutató a teljesítmény növelésére kell összpontosítania anélkül, hogy túlzott folyamatérzékenységet vagy karbantartási kockázatot jelentene.

A legfontosabb szempontok a következők:

• Futó mérlege: Fenntartja az egyenletes áramlást minden üregben
• A kapu kialakítása: Szabályozza a nyírást, a töltési viselkedést és a kapu fagyását
• Szellőztetés: Biztosítson hatékony gázelvezetést minden üregben
• Hűtés: Tartson állandó hőmérsékletet minden üregben
• Elválasztó vonal integritása: Akadályozza meg a felvillanást és tartsa fenn a penész illeszkedését
• Karbantartási hozzáférés: Tegye praktikussá a nagy kavitációjú szerszámokat a szervizeléshez

Amikor egy-két üregből a 8, 16, 32 vagy 64 üreg , ellenőrizze, hogy a fröccsöntő gép elegendő:

• Lövés kapacitás megfelelő párnával
• Befecskendezési sebesség az üreg egyidejű feltöltéséhez
• Plasztifikáló képesség
• Szorítóerő
• Forma rögzítési hely

Hogyan válasszunk fröccsöntő gépet

Amikor meghatározzák hogyan válasszunk fröccsöntő gépet , kezdje a alkatrész, anyag és forma , ahelyett, hogy csak a katalógus űrtartalma alapján választana ki gépet.

Gyártási követelmények

Határozza meg:

• Éves termelési mennyiség
• Szükséges ciklusidő
• Az üregek száma
• Várható üzemidő
• Cél selejt arány
• Szükséges automatizálási szint

Anyagszükséglet

Értékelje:

• Gyanta viszkozitása
• Olvadási hőmérséklet
• A penész hőmérséklete
• Szárítási követelmények
• Erősítő vagy töltőanyag tartalom
• Korrozív vagy koptató tulajdonságok

Szorítóerő

Becsülje meg a szükséges mennyiséget szorítóerő a tervezett alkatrészterület, az üregnyomás, az anyag és a folyamat körülményei alapján. Kerülje el az elégtelen mennyiséget és a szükségtelen túlméretezést.

Lövés méret

Olyan gépet válasszon, amely képes elkészíteni a kívánt lövést, miközben fenntartja az ésszerű működési tartományt. Kerülje a folyamatos működést a befecskendező egység szélső határain.

Befecskendezési sebesség és nyomás

A nagy sebességű befecskendezés kritikus lehet vékony falú alkatrészek, hosszú áramlási hosszok és igényes töltési minták . Ellenőrizze, hogy a gép el tudja-e érni a szükséges befecskendezési sebességet anélkül, hogy elérné a nyomás- vagy sebességhatárait.

Forma méretei

Ellenőrizze:

• A lemez méretei
• Rúdtávolság
• Forma vastagság tartomány
• Maximális nappali fény
• Az ejektor specifikációi
• A forma súlykapacitása

Folyamatfigyelés

Igényes alkalmazások esetén fontolja meg üregnyomás-felügyelet, hőmérséklet-felügyelet, adatnaplózás, riasztási határértékek és receptkezelés .

Automatizálási kompatibilitás

Ha automatizálást tervez, ellenőrizze a kompatibilitást:

• Robot interfészek
• Karvégi szerszámok
• Szállítószalagok
• Látásvizsgálat
• Részleválasztás
• Biztonsági rendszerek

Használt fröccsöntő gép vásárlása

Ha keres egy fröccsöntő gép for sale , értékelje a gép állapotát, ne csak a vételárra koncentráljon.

Kérés:

• Futási órák
• Karbantartási feljegyzések
• Csavar és hordó kopásmérés
• Hidraulika olaj állapota , adott esetben
• Vezérlő verzió
• Elektromos rendszer állapota
• Pótalkatrészek elérhetősége
• Szerviztörténet
• A folyamat megismételhetőségének igazolása

Amikor csak lehetséges, vásárlás előtt futtassa a gépet egy reprezentatív szerszámmal vagy a tényleges gyártóformájával.

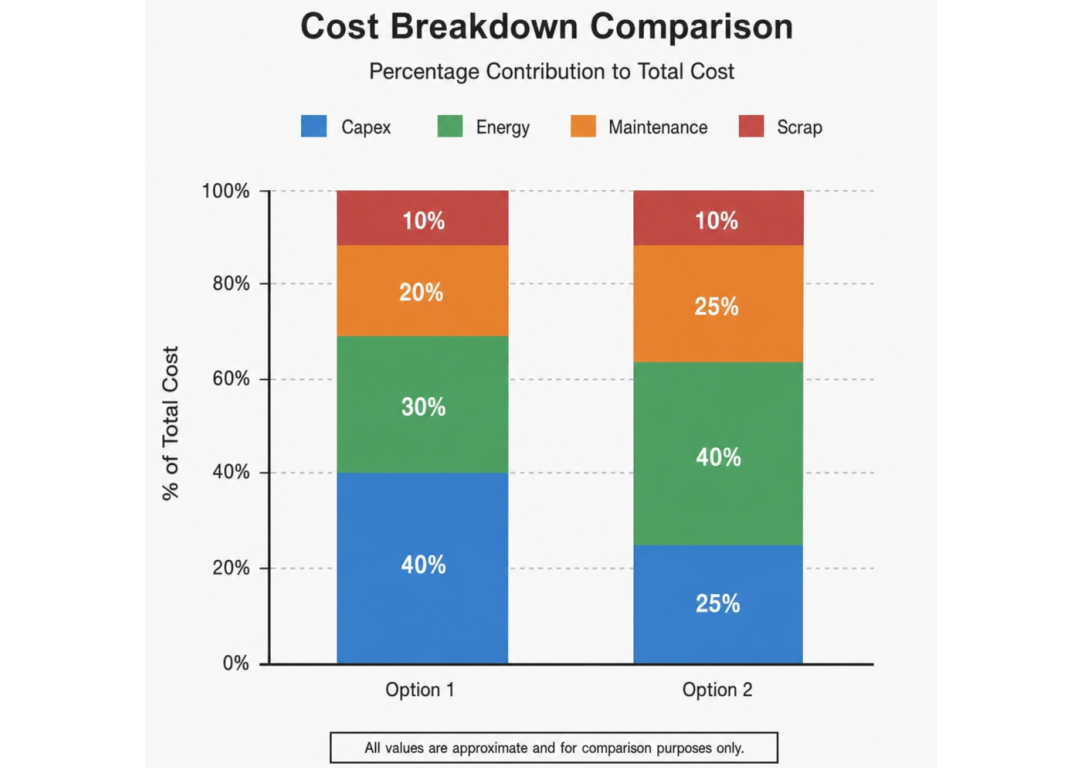

Fröccsöntő gépek költségének összehasonlítása

An fröccsöntő gép cost comparison a teljes tulajdonlási költséget kell figyelembe vennie, nem pedig a kezdeti vételárat.

A főbb költségtényezők a következők:

• A gép felépítése: elektromos, hidraulikus vagy hibrid
• Szorítóerő
• Lövés kapacitás
• Automatizálási képesség
• Biztonsági rendszerek
• Vezérlő funkciók
• Folyamatfigyelés
• Precíziós csomagok
• Helyi szolgáltatási lefedettség
• Garancia
• Pótalkatrészek elérhetősége

Vegye figyelembe a folyamatos költségeket is, mint például:

• Energiafogyasztás
• Hűtési követelmények
• Megelőző karbantartás
• Pótalkatrészek
• Képzés
• Üzembe helyezés
• Leállás
• Selejt
• Termelési hatékonyság

A magasabb vételárú gépek általános gazdasági profilja eltérő lehet, ha beleszámítjuk az energiafogyasztást, a karbantartást, a termelékenységet és az állásidőt.

Fröccsöntési hibák és megoldások

A legtöbb formázási hiba az ezzel járó problémákra vezethető vissza töltés, csomagolás, hűtés, anyagállapot, légtelenítés vagy formatervezés .

Flash

A lehetséges okok közé tartozik a túlzott nyomás az üregben, az elégtelen szorítóerő, az elválasztóvonal sérülése, a penész eltolódása vagy a túlzott kopás.

Ellenőrizze:

• Befecskendezési nyomás
• Befecskendezési sebesség
• Szorítóerő
• Elválasztóvonal állapota
• Forma igazítás
• Penészkopás

Mosogatónyomok

A lehetséges okok közé tartozik az elégtelen csomagolás, a kapu idő előtti lefagyása, a túlzott helyi falvastagság vagy a nem megfelelő hűtés.

A lehetséges kiigazítások a következők:

• Optimalizálja a csomagolást és a tartási nyomást
• A hatékony csomagolási idő növelése
• A kapu kialakításának fejlesztése
• A hűtés javítása
• A túlzott borda- vagy falvastagság csökkentése

Elvetemült

Elvetemült is often related to egyenetlen hűtés, differenciális zsugorodás, túlzott molekuláris orientáció vagy kiegyensúlyozatlan tömítés .

Ellenőrizze a forma-hőmérséklet szimmetriát, a hűtési teljesítményt, a csomagolási feltételeket és az áramlási irányt.

Égési nyomok

Égési nyomok jelezhetik rekedt gáz és nem megfelelő légtelenítés , különösen a kitöltés vége felé.

Ellenőrizze:

• Forma szellőzőnyílások
• Szellőzők tisztasága
• Befecskendezési sebesség near the end of fill
• Gázcsapdák helyei
• Anyagi állapot

Splay és Silver Streaks

Splay következhet nedvesség, túlzott nyírás, szennyeződés vagy rossz szellőzés .

Ellenőrizze a gyantaszáradást, az anyagkezelést, a csavarozási körülményeket és a feldolgozási paramétereket.

Hegesztési vonalak

Hegesztési vonalak akkor keletkeznek, amikor különálló olvadékfrontok találkoznak.

A folyamat lehetséges fejlesztései a következők:

• Az olvadék hőmérsékletének beállítása
• A forma hőmérsékletének beállítása
• A befecskendezési sebesség optimalizálása
• A szellőzés javítása
• A kapu helyének felülvizsgálata

Hibaelhárítás Short Shot fröccsöntés

For rövid lövésformázás , ellenőrizze szisztematikusan a következő területeket.

1. Anyag és szárítás

Ellenőrizze a gyanta típusát, a nedvességszintet, az újraőrlési arányt, az anyagáramlást és az adagolórendszer állapotát.

2. Olvadási hőmérséklet

Ellenőrizze, hogy az olvadék hőmérséklete nem túl alacsony-e, és ellenőrizze a hordózóna hőmérsékletét, a hőelemeket, a fűtőelem teljesítményét és a lágyító viselkedést.

3. Befecskendezési sebesség és nyomás

Határozza meg, hogy a gép eléri-e maximális befecskendezési nyomás vagy sebességkorlátozás mielőtt az üreg megtelne.

4. Szellőztető és gázcsapdák

Az eltömődött vagy nem megfelelő szellőzőnyílások megakadályozhatják a teljes feltöltést. Tisztítsa meg a meglévő szellőzőnyílásokat, és ellenőrizze a gázcsapdák helyét.

5. Kapu- és futókorlátozások

Vizsgálja meg a kaput, a kifutót, a csapot és a hideg csapot, hogy nincsenek-e korlátozások vagy helytelen méretek.

6. Párna és sörétméret

Ellenőrizze a lövés méretét, a párna stabilitását és az ellenőrzőgyűrű teljesítményét. Az inkonzisztens párna az injekciós egység vagy a csavar/ellenőrzőgyűrű problémájára utalhat.

Hogyan csökkenthető a fröccsöntés ciklusideje

To csökkenti a fröccsöntési ciklus idejét , különösen a hűtésre és az alkatrészkezelésre összpontosít, miközben megőrzi az alkatrész minőségét.

Optimalizálja a formahűtést

Javítja a hűtőcsatorna elrendezését, a hűtőfolyadék áramlását, a turbulenciát és a fröccsöntött rész közelségét.

Optimalize Pack and Hold

Csak megerősítés után rövidítse le a csomagot és tartsa lenyomva a kapu fagyási ideje és a részsúly stabilitása . A tartási idő túl agresszív csökkentése növelheti a süllyedésnyomokat, a zsugorodást és a méretváltozásokat.

A szellőzés javítása

A hatékony légtelenítés gyorsabb feltöltést tesz lehetővé, miközben csökkenti az égési nyomokat és a beszorult gázhibákat.

Az automatizálás javítása

A robotok és az automatizált alkatrészkezelés következetes eltávolítást biztosít, és csökkenti a penész nyitási és zárási késleltetését.

Kidobás optimalizálása

A kilökő megfelelő időzítése, a löket és az alkatrész kioldása megakadályozhatja a beragadást és a ciklus szükségtelen késleltetését.

Fontos: A rövidebb ciklus csak akkor jelent javulást, ha a minőség stabil marad. Monitor OEE, selejt arány, alkatrész súlya, méretváltozások és állásidő , nem egyedül a ciklusidő.

Orvosi fokozatú fröccsöntési szabványok

Szabályozott orvosi alkatrészekhez, orvosi minőségű fröccsöntési szabványok sokkal többet foglal magában, mint vizuálisan elfogadható alkatrészek előállítását.

A gyártási tervezés a következőket tartalmazhatja:

• IQ/OQ/PQ folyamatellenőrzés
• Anyagkövethetőség
• Tétel ellenőrzés
• Ellenőrzött anyagmozgatás
• Tisztatéri kompatibilitás, ahol szükséges
• Kalibrált mérőberendezés
• Változáskezelés
• Folyamatfigyelés
• Riasztáskezelés
• Gyártási adatok megőrzése

Ezeknél az alkalmazásoknál a gépválasztásnak hangsúlyoznia kell ismételhetőség, folyamatirányítás, nyomon követhetőség és adatrögzítés , nem egyszerűen szorító tonnatartalom.

Utolsó elvitel

A sikeres fröccsöntés függ az illesztéstől gép, forma, anyag és folyamat .

A right műanyag fröccsöntő gép megfelelő szorítóerőt, befecskendezési kapacitást, formakompatibilitást, folyamatszabályozást és ismételhetőséget kell biztosítania a tervezett alkalmazáshoz. Ugyanakkor a formának hatékony töltést, légtelenítést, hűtést és kilökést kell biztosítania.

Használja a fröccsöntő ciklust – megtölteni, becsomagolni, lehűteni és kivenni – az optimalizálás kereteként. Ha hibák lépnek fel, kezelje azokat folyamatjelekként, amelyek problémákra utalhatnak nedvesség, nyomás, hőmérséklet, légáramlás, anyag viselkedése vagy hűtési egyensúly .

Fegyelmezett gépválasztással, jól megtervezett szerszámokkal, ellenőrzött anyagokkal és szisztematikus folyamatfelügyelettel a gyártók javíthatnak megismételhetőség, csökkenti a selejt mennyiségét, lerövidíti a ciklusidőket, és nagyobb biztonsággal méretezi a termelést .
