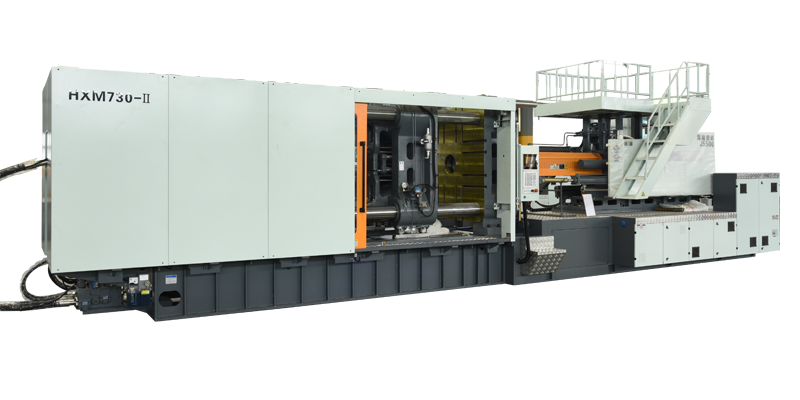

Melyek a fröccsöntő motor sablon szerkezeti jellemzői?

A sablon általában rögzített sablon és mobil sablon. A rögzített sablon elülső sablonra (vagy fejlemezre) és hátsó sablonra (farlapra) van osztva. A sablon feladata egy merev keret kialakítása 4 magos oszloppal, így formát tartalmazó teret képez. A forma reteszelésekor a sablonnak ellenállnia kell a hajlítási igénybevételnek és a nyomó alakváltozásnak. Ezért a sablonnak a következő jellemzőkkel kell rendelkeznie: 1) A sablon öntött acélból vagy golyósmart öntöttvasból készül, jó szívóssággal és merevséggel, hogy biztosítsa a megfelelő szívósságot, merevséget és kopásállóságot. 2) A sablon külső szerkezetének és méretének kialakítása az, hogy a rögzített sablont sík munkafelületté kell kialakítani, keresztmetszetében alátámasztó bordaszerkezettel, a munka során fellépő hajlítási igénybevételek leküzdésére. A sablon munkasíkja legyen lágyítva, és a sablon mechanikai megmunkálásánál a felületi érdesség ne legyen nagyobb 1,25 μm-nél. A megmunkálás során kétszer kell durva megmunkálásra és simításra osztani, hogy csökkentse a megmunkálás utáni deformációt, és biztosítsa az egyes alkatrészek kölcsönös helyzetének pontossági követelményeit. 3) A sablon és a galléroszlop összeszerelése csúszó illesztés. A H7/f7 illesztési rendszert alkalmazzák, és a szinkronizálási pontosság viszonylag magas. Ezért a sablonon lévő 4 összeszerelési furatot és munkasíkot a fúrógépen egy befogásban kell megmunkálni és kialakítani, hogy biztosítva legyen a szinkronizálási pontosság. A 4 db furat középvonalainak szimmetrikus pontossági követelményei a sablon munkafelületének és a mozgósablonnak (a felső forma szorítófelületének) nem párhuzamos pontossági követelményeinek biztosításához szükségesek. 4) A csúszótalp szerkezete a mozgatható sablon és a csúszópálya közé kerül. A csúszótalp és a pálya között olajos öntőforma hatás jön létre kenőolajjal, amely olajfilmet képez és jó csúszó illeszkedést biztosít. A mozgatható sablon és a csúszótalp állítóeszköze időben állítható. Egyes modellek acélsínszalagokat is tartalmaznak, hogy megakadályozzák az állványok közötti túlzott kopást. A szokásos csúszólábaknak a következő 4 formája van. részletek az alábbiak szerint: ①A beállító eszköz a mozgatható sablon alján található, és a síncsúszda és a csúszótalp közötti rés a felső állítócsavarral állítható be; ②A beállító eszköz a mozgatható sablon alján is található, és a csúszólap és a pálya csúszótalpa közötti rés a felső és az alsó állítócsavarokon keresztül állítható be; ③ A beállító eszköz a mozgatható sablon oldalán található, és a csúszólap és a pálya csúszótalpa közötti rés a csavar beállításával állítható be; ④A beállító eszköz a mozgatható sablon alatt található, a rés pedig a csúszótalp ferde vasának beállításával állítható be.
