Mi az a műanyag fröccsöntő gép?

Mi az a Műanyag befecskendező gép ?

A műanyag fröccsöntő gép olyan ipari gyártóberendezés, amely a szilárd műanyag gyantát olvadt állapotba melegíti, majd a megolvadt anyagot egy zárt acélformába kényszeríti szabályozott nyomáson, ahol az másodpercek-pár perc alatt lehűl és kész alkatrészsé szilárdul. Ezt a felszerelési kategóriát hivatalosan an fröccsöntő gép , és a modern műanyag fröccsöntő gépek középpontjában áll, amelyeket autó-, csomagoló-, elektronikai, háztartási gépek és fogyasztási cikkek gyártósorain használnak.

Bármely műanyag fröccsöntő gép alapvető feladata, hogy a nyers gyantapelleteket megismételhető, méretbeli konzisztens részvé alakítsa, ciklusról ciklusra anélkül, hogy a tételek között a szerszámokat cserélné. A szorítóegységbe szerelt egyetlen forma több ezer, közel azonos alkatrészt képes előállítani, ami az egyik oka annak, hogy a fröccsöntés továbbra is a nagy mennyiségű műanyag alkatrészek elsődleges gyártási módja számos iparágban.

Az ebbe a kategóriába tartozó gépeket általában a tonnában kifejezett szorítóerő és a lövésméret alapján határozzák meg, amely azt írja le, hogy a befecskendező egység mennyi olvadt műanyagot képes egyetlen ciklusban leadni. A szokásos műanyag fröccsöntőgép-modellek szorítóereje 100 tonna alatti lehet kis precíziós tárgyak, például csatlakozók és kupakok esetén 3000 tonna nagy alkatrészekhez, például raklapokhoz, tárolóedényekhez és autókarosszéria panelekhez.

Hogyan működik a műanyag fröccsöntő gép?

Minden fröccsöntő présciklus ugyanazt a négylépcsős szekvenciát követi, függetlenül attól, hogy a gép egy kis precíziós egység, vagy egy nagy méretű ipari alkatrészekhez épített nehézprés. Az egyes szakaszok megértése segít megmagyarázni, hogy a ciklusidő, a szorítóerő és az alkatrészminőség miért kapcsolódnak olyan szorosan egymáshoz.

Befogó szakasz

A szorítóegység összezárja és reteszeli a forma két felét, elegendő erőt kifejtve ahhoz, hogy a formát zárva tartsa a befecskendezendő műanyag nyomásával szemben. Ez az a szakasz, ahol az alább részletesen tárgyalt szorítóerő döntő tényezővé válik abban, hogy a gép mekkora vagy vastag alkatrészt képes kezelni.

Injekciós szakasz

A fűtött hordóban lévő forgó csavar megolvasztja a szilárd gyantapelleteket, és az olvadt műanyagot egy fúvókán keresztül a formaüregbe nyomja. A befecskendezési nyomás és a befecskendezési sebesség az anyag és az alkatrész geometriájához van hangolva, így az üreg egyenletesen megtelik, mielőtt a műanyag hűlni kezd.

Hűtési szakasz

Ha az üreg megtelik, a forma továbbra is megtartja az alkatrészt, miközben a hőt a forma belsejében lévő hűtőcsatornákon keresztül kiszívja. A hűtés általában a ciklus leghosszabb szakasza, és a falvastagság közvetlen hatással van arra, hogy mennyi ideig tart, ez az összefüggés a cikk későbbi ciklusideje diagramján látható.

Kidobási szakasz

Miután az alkatrész kellőképpen lehűlt ahhoz, hogy megtartsa formáját, a szorítóegység kinyílik, és a kilökőcsapok kinyomják a kész alkatrészt a formából. A gép ezután visszaáll, és a sorozat megismétlődik a következő felvételnél.

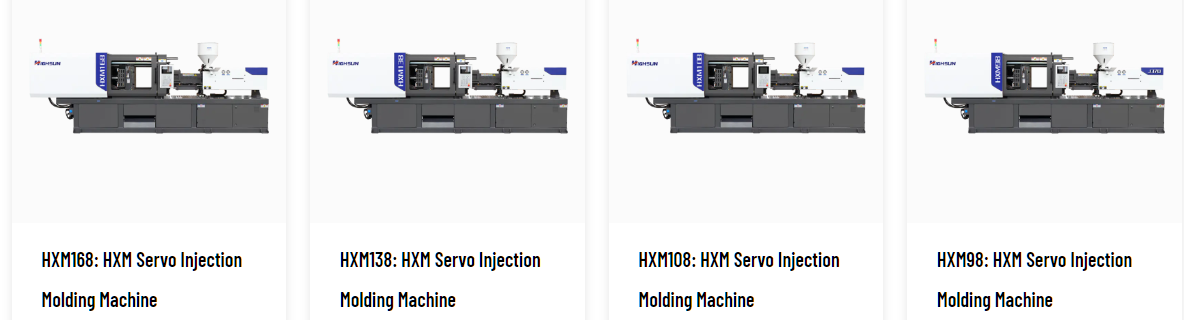

Ma kapható műanyag fröccsöntő gépek típusai

A fröccsöntő gépek műanyag berendezéseinek gyártói általában a szorító- és fröccsöntő egységek meghajtása szerint csoportosítják a gépeket. Az alábbi négy kategória a legtöbbet lefedi a mai gyártási körülmények között, és sok gépsor speciális sorozatokba is ágazik, mint például a két nyomólap-kialakítás, a nagy sebességű sorok és a két anyagot egyetlen felvételben egyesítő alkatrészekhez épített kettős színrendszerek.

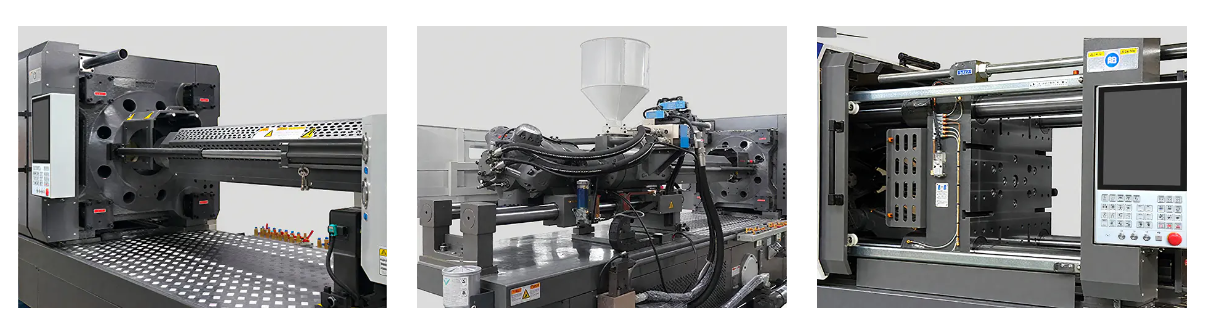

Főbb alkatrészek a műanyag fröccsöntő gép belsejében

A hajtás típusától függetlenül a gépi műanyag fröccsöntő sor attól függ, hogy ugyanazok az alapvető építőelemek működnek együtt. Az egyes alkatrészek működésének ismerete megkönnyíti a gép specifikációs lapjának elolvasását és a modellek összehasonlítását, mielőtt elkötelezné magát a gyártási elrendezés mellett.

• Injekciós egység : garat, fűtött hordó és csavar, amely megolvasztja a gyantapelleteket és az olvadt műanyagot a formába tolja.
• Befogó egység : nyomólapok, kötőrudak és billenő- vagy hidraulikus mechanizmus, amely zárva tartja a formát a befecskendezés során.
• Penész : az alkatrészt formáló szerszámozás, a rögzített és mozgó lapok közé szerelve.
• Irányító rendszer : a kezelőpanel és a vezérlő, amely minden szakaszban kezeli a hőmérsékletet, nyomást, sebességet és időzítést.
• Hajtásrendszer : a hidraulikus szivattyú, szervomotor vagy villanymotor, amely a szorító- és befecskendezési mozgást hajtja végre.
• Hűtőrendszer : víz- vagy olajcsatornák a forma belsejében és a hordó körül, amelyek a ciklus során hőt vonnak el.
• Kidobó rendszer : csapok vagy lemezek, amelyek a kész alkatrészt lehűtve kiszabadítják a formából.

A precíziós fröccsöntés megmunkálási tűrése nagymértékben függ attól, hogy ezek a rendszerek mennyire illeszkednek az alkatrészhez, ezért az alkatrész kiválasztása legalább annyira számít, mint a gép teljes űrtartalma.

A szorítóerő megértése formázógépekben

A szorítóerő az az erő, amelyet a gép kifejt a két formafele zárva tartására, miközben az olvadt műanyagot nyomás alatt injektálják. Ha a szorítóerő túl kicsi egy adott alkatrészhez, a forma enyhén szétrepedhet az injektálás során, és a vékony műanyag kiszivároghat az elválási vonal mentén, ezt a hibát általában flash-nek is nevezik.

A szorítóerőt általában tonnában mérik, és szorosan kötődik az öntendő alkatrész vetített felületéhez, valamint az anyag által igényelt fröccsnyomáshoz. A nagyobb, laposabb részek általában nagyobb szorítóerőt igényelnek, mint a hasonló térfogatú kis, mély falú részek.

Amint az ábra mutatja, a szokásos műanyag fröccsöntő gépek alulról skálázhatók 300 tonna kisméretű alkatrészeken használt kompakt gépekhez, egészen a 1600-3000 tonna az extra nagy alkatrészekhez, például raklapokhoz, nagy tárolóedényekhez és karosszériaelemekhez fenntartott termékcsalád.

A fröccsöntési ciklus időtartamának magyarázata

A ciklusidő az a teljes idő, amely egy teljes rögzítési, befecskendezési, hűtési és kilökési folyamat végrehajtásához szükséges. Ez az egyik fő számadat annak becslésére, hogy egy gép hány alkatrészt tud előállítani egy műszakban.

Általában a hűtés teszi ki a ciklusidő legnagyobb részét, és a falvastagság határozza meg a hűtés időtartamát, mivel a hőnek messzebbre kell távoznia egy vastagabb szakaszból, mielőtt az alkatrész elég merev lesz ahhoz, hogy kilökjön.

Vékony falú rész körül 1 mm jóval 20 másodperc alatt lehűlhet és kilökődhet, míg egy alkatrész 5 mm a falaknak jóval több mint egy percbe telik, míg elérik ugyanazt a pontot, még egy egyébként azonos gépen is.

A fröccsöntő prések gyakori alkalmazásai az iparágakban

A műanyag befecskendező gép kimenete több helyen jelenik meg, mint a legtöbb ember gondolná, a háztartási készülék házától az autók belső burkolatáig. Az alábbi táblázat általános referenciaképet ad arról, hogy a fröccsöntő prések hol használják a legsúlyosabbat, az általános iparági gyakorlat alapján, nem pedig egyetlen hivatalos felmérés alapján.

Autóipar és közlekedés

A lökhárítókat, a belső kárpitpaneleket, a műszerfalakat és a motorháztető alatti burkolatokat gyakran gyártják nagyobb űrtartalmú műanyag fröccsöntő gépsorokon a nagy alkatrészméretek és a szigorú méretkövetelmények miatt.

Csomagolás és fogyasztási cikkek

A kupakokat, záróelemeket, vékonyfalú tárolóedényeket és háztartási cikkeket jellemzően gyorsabb, gyakran szervohajtású kerékpáros gépeken üzemeltetik, ahol a kimeneti mennyiség legalább annyira számít, mint az alkatrészek pontossága.

Elektronika és készülékek

A burkolatok, a csatlakozók és a belső tartókonzolok szigorú tűréshatárokat követelnek meg, ezért a szervo fröccsöntő gépeket és a hibrid rendszereket általában előnyben részesítik megismételhető vezérlésük miatt.

Hogyan válasszunk fröccsöntő gépet gyártási igényeinek

A megfelelő műanyag befecskendező gép kiválasztása az alkatrészrel kezdődik, nem a gépkatalógussal. Általában néhány alapvető tényező határozza meg, hogy melyik géposztály felel meg egy adott munkának.

Durva kiindulópontként a tonnaszükségletet gyakran úgy becsülik meg, hogy megszorozzák az alkatrész kivetített területét az anyaghoz kötött nyomástényezővel, majd hozzáadják az alkatrész bonyolultságához szükséges tartalékot. Ha ezt a számítást egy gépgyártóval dolgozza ki a szerszámozás véglegesítése előtt, akkor elkerülheti, hogy a feladathoz alul- vagy túlméretezett prést válasszon.

Szervo fröccsöntő gépek vs hidraulikus fröccsöntő gépek

Mindkét géptípus ugyanazt a négylépcsős ciklust hajtja végre, amelyet korábban leírtunk, de a szorító- és befecskendezési erő kifejtésének módja eléggé különbözik ahhoz, hogy befolyásolja az energiafelhasználást, a pontosságot és a zajt a műhelyben.

Ahová a hidraulikus fröccsöntő gépek vezetnek

A hidraulikus rendszerek általában erős nyers szorítóerőt biztosítanak alacsonyabb szerkezeti komplexitás mellett, ezért a nagy szerkezeti alkatrészekhez használt nagy tonnatartalmú prések még mindig általában hidraulikus vagy hibrid, nem pedig teljesen elektromosak.

Ahová a szervo fröccsöntő gépek vezetnek

A szervohajtású rendszerek a ciklus minden szakaszában a pontos teljesítményhez igazítják a motor fordulatszámát, ahelyett, hogy folyamatosan üzemeltetnék a szivattyút, ami általában csökkenti az energiafelvételt és a működési zajt, miközben javítja a precíziós alkatrészek megismételhetőségét.

A Ningbo Highsun Plastic Machinery Co., Ltd.-ről

A Ningbo Highsun Plastic Machinery Co., Ltd. székhelye a ningbói Beilun Tudományos és Technológiai Parkban található, amely az iparban széles körben ismert, mint a műanyagipari gépek gyártásának központja. A gyár több mint 120 000 négyzetméter és elkötelezett a HIGHSUN márkájú fröccsöntő gépek gyártásával.

Közelében épült 20 év a fókuszált fejlesztés és több mint 50 év Az anyavállalatától átvett gyártási tapasztalatok alapján a HIGHSUN Machinery a 3 legnépszerűbb műanyag fröccsöntő gép gyártójává nőtte ki magát Ningbo-ban, és a 10 legjobb műanyag fröccsöntőgép-gyártó egyikévé Kínában. A finomított folyamatmenedzsment és a következetes gyártási célok továbbra is a működési fókuszban maradnak minden termékvonalon.

A jelenlegi termékpaletta felöleli az elektromos és olajhibrid sorozatot, a két nyomólapos sorozatot, a nagy sebességű sorozatot, a nem kevert dupla színű sorozatot, a vegyes dupla színű sorozatot, a BMC sorozatot, a PET sorozatot és a PVC sorozatot, lefedi a szorítóerőt 98 tonnától 3000 tonnáig . A szabványos sorozatokon kívül eső gyártási igényekhez testreszabott konfigurációk is rendelkezésre állnak.

A Highsun egy ügyfélközpontú filozófia mentén működik, amely belsőleg a kiválóságra és a fröccsöntés tökéletességére törekszik, azzal a tágabb céllal, hogy egy vezető, nagy teljesítményű fröccsöntőgép márkát építsen fel.
