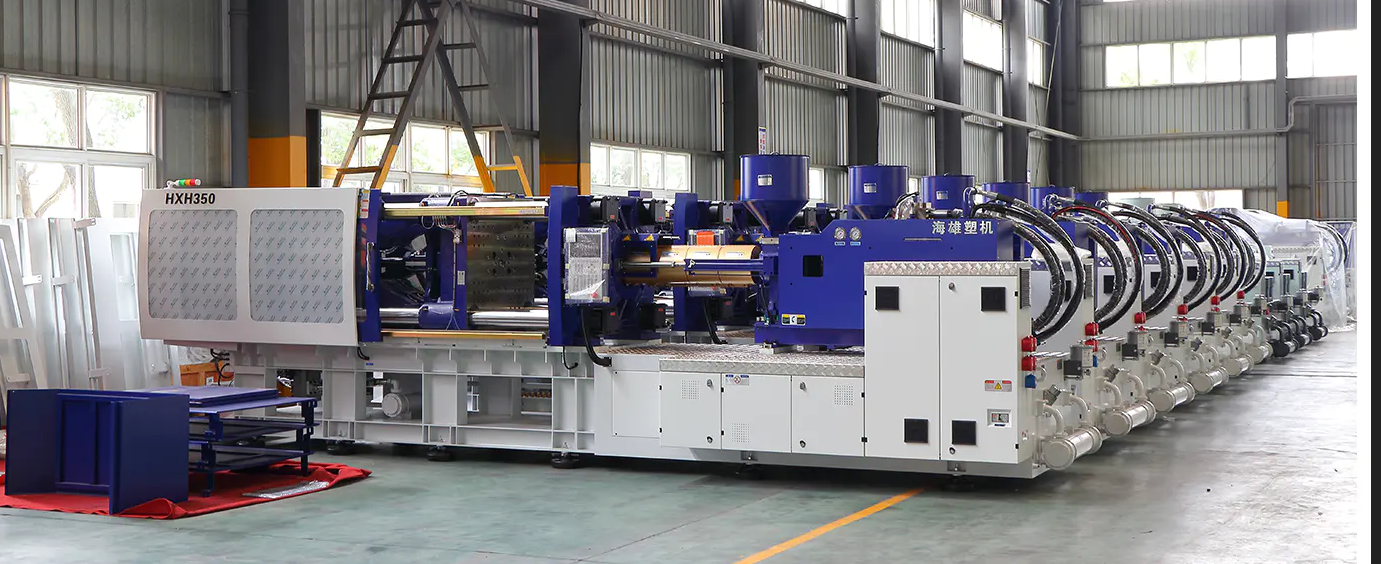

Mi az a kétszínű fröccsöntő gép? Hogyan javítja a termelés hatékonyságát?

1. Működési elve kétszínű fröccsöntő gép

• Dupla hengeres kialakítás Két független befecskendező egységgel (A és B hordó) felszerelve a különböző színű vagy anyagú műanyagok (például ABS TPE, keménygumi lágygumi) külön-külön injektálhatók.

• Forgóforma vagy forgótányér technológia

Forgóforma típusa: A forma mozgatható formarésze 180°-ban elforgatható, és két anyag befecskendezése egy formazárással befejezhető.

Forgótányér típusa: A félkész termék a forgó munkapadon keresztül a második állomásra kerül másodlagos fröccsöntésre.

• Integrált fröccsöntés A két anyag rétegesen vagy egymásba ágyazva kerül a formába, utólagos összeszerelés nélkül, ami csökkenti a másodlagos feldolgozást.

2. A termelés hatékonyságának javításának kulcsfontosságú módjai

Csökkentse a gyártási folyamatokat

A hagyományos módszer szerint két alkatrészt külön kell legyártani, majd össze kell szerelni, míg a kétszínű fröccsöntő gépet egy lépésben fröccsöntik meg, ezzel megspórolva az összeszerelési, ragasztási vagy hegesztési lépéseket.

Rövidítse le a ciklusidőt

A formatervezés és a szinkron injektálás optimalizálásával a ciklusidő 30-50%-kal lerövidül ahhoz képest, hogy két színt/anyagot külön-külön gyártanak.

Magas fokú automatizálás

Integrált manipulátor vagy forgótányér rendszer, automatikusan befejezi az eltávolítást, a formacserét és a másodlagos fröccsöntést, csökkentve a kézi beavatkozást.

Csökkentse a hibás arányt

Kerülje el az igazítási eltérést vagy a gyenge kötési problémákat a hagyományos összeszerelés során, és a termék konzisztenciája magasabb lesz.

Takarítson meg energiát és költséget

Egyetlen eszköz több hagyományos fröccsöntő gépet helyettesít, csökkentve a hely- és energiafogyasztást.

Előnyök a hagyományos fröccsöntéssel szemben

3.Kétszín fröccsöntő gépek gyakori problémái és megoldásai

Anyagkötési probléma

• Delamináció/gyenge kötés

Ok:

Anyag-összeférhetetlenség (például a PP és az ABS nem kompatibilis)

A forma hőmérséklete túl alacsony, vagy a hőmérsékletkülönbség túl nagy

A második lövést csak az első lövés anyagának teljes megszilárdulása után hajtják végre

Megoldás:

Válasszon jó kompatibilitású anyagkombinációt (például PP TPE, ABS PC)

Növelje a forma hőmérsékletét (általában a második lövés hőmérséklete 10-20 ℃-kal magasabb, mint az első lövés)

Rövidítse le a két injekció közötti intervallumot (5-10 másodpercen belüli ellenőrzés)

• Nyilvánvaló kötővonal

Ok:

A befecskendezési sebesség túl lassú, az olvadékfront hőmérséklete csökken

A rossz kipufogógáz beszorult levegőhöz vezet

Megoldás:

Növelje a második lövés befecskendezési sebességét (az első lövés körülbelül 80-90%-a)

Adjon hozzá kipufogóhornyokat vagy vákuumos kipufogórendszereket a csatlakozáshoz

Megjelenési hibák

• Színkeverés (anyag színkeverés)

Ok:

Az előző anyag a fúvókában vagy hordóban marad

Hiányos géptisztítás

Megoldás:

A hordó tisztításához használjon magas olvadáspontú átmeneti anyagot (például PC-t).

Használjon kettős fúvókától független zárószerkezetet a keresztszennyeződés elkerülése érdekében

• Flash/sorja

Ok:

Nem elegendő szorítóerő (a kétszínű géphez 15-20%-kal nagyobb szüksége van, mint az egyszínű gépnek)

Penészkopás vagy egyenetlen elválasztófelület

Megoldás:

Növelje a szorítóerőt vagy csökkentse a befecskendezési nyomást

Javítsa meg a forma elválasztó felületét, és ellenőrizze a vezetőcsap vezetésének pontosságát

Méretpontossági probléma

• A termék deformációja

Ok:

A két anyag zsugorodási sebessége túlságosan eltérő (például ABS zsugorodási arány 0,5%, PP zsugorodási arány 1,5%)

Egyenetlen hűtés

Megoldás:

Válasszon hasonló zsugorodási arányú anyagokat

Optimalizálja a hűtővíz kör kialakítását és hosszabbítsa meg a tartási időt

• Méretbeli instabilitás

Ok:

A fröccsöntési folyamat paramétereinek ingadozása (hőmérséklet, nyomás)

Egyenetlen forma hőtágulása

Megoldás:

Használjon zárt hurkú vezérlőrendszert a folyamatparaméterek stabilizálására

Adja hozzá az állandó hőmérsékletű olajkört a formához a hőmérséklet szabályozásához

Berendezés- és penészproblémák

• A forgótányér/forgó forma pontatlan elhelyezése

Ok:

A szervomotor jeladó meghibásodása

Forma csapágykopás

Megoldás:

Kalibrálja újra a forgótányér nulla pozícióját

Cserélje ki a nagy pontosságú csapágyakat

• Nem elegendő injekciós térfogat

Ok:

Hordó vagy fúvóka eltömődés

A csavar kopása a lágyítóképesség csökkenését okozza

Megoldás:

Tisztítsa meg a fúvókát és a szűrőt

Ellenőrizze a hézagot a csavar és a henger között (cserélje ki, ha a kopás meghaladja a 0,2 mm-t)

Gyártási hatékonysági problémák

• Túl hosszú ciklusidő

Ok:

Indokolatlan hűtési idő beállítása

A penész mozgása nincs szinkronban

Megoldás:

Használjon konform hűtővíz-kört a hűtési idő lerövidítésére

Optimalizálja a hidraulikus/elektromos rendszer működési sorrendjét

• Az automatikus eltávolítás hibája

Ok:

Eltérés a robot fogási helyzetében

A termék a formához tapad

Megoldás:

Állítsa be a robotprogramot vagy növelje a vizuális pozicionálást

Adjon hozzá leválasztószert a forma felületéhez, vagy javítsa a kilökőrendszert
